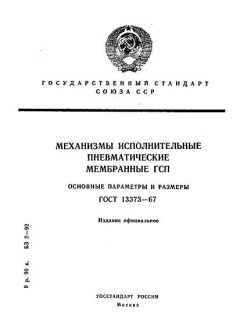

ГОСТ 13373-67 — Механизмы исполнительные пневматические мембранные ГСП. Основные параметры и размеры (Actuating diaphragm-spring pneumatic mechanisms GSP — Types, basic parameters and dimensions). Настоящий межгосударственный стандарт устанавливает типы, основные параметры и присоединительные размеры мембранно‑пружинных пневмоисполнительных механизмов системы промышленных приборов и средств автоматизации (ГСП).

Abstract

Стандарт определяет классификацию мембранно‑пружинных пневматических исполнительных механизмов (GSP) по перестановочному диапазону и направлению действия, задаёт основные рабочие параметры (диаметры заделки мембраны, эффективные площади, типовые ходы выходного звена) и присоединительные размеры. Применяется для обеспечения взаимозаменяемости и унификации исполнительных механизмов в системах автоматизации.

General information

• Status: Действует (ограничение срока действия снято; протокол № 3‑93 Межгосударственного совета по стандартизации).
• Publication date: Утверждён 7 декабря 1967 г.; введён в действие 1 июля 1968 г. (обозначение в названии — «‑67»).
• Publisher: Межгосударственный стандарт / Госстандарт СССР (утверждён Государственным комитетом СССР по стандартам; разработан Миннефтепереработки и нефтехимической промышленности).
• ICS / categories: ОКС / отраслевые коды связаны с вакуумной и пневматической техникой — указаны как 23.160 и 25.040.40 (и смежные коды по метрологии и приборам).
• Edition / version: Исходное издание ГОСТ 13373‑67 с изменениями №1 (1971), №2 (1985) и №3 (1989); с последующим снятием срока действия ограничения (протокол 1993).
• Number of pages: Примерно 9 страниц (традиционное издательское исполнение стандарта).

Scope

Стандарт распространяется на мембранно‑пружинные пневматические исполнительные механизмы (обозначаемые ГСП), изготавливаемые по ГОСТ 9887‑70, и устанавливает их типы, основные рабочие параметры и присоединительные размеры для применения в Государственной системе промышленных приборов и средств автоматизации. Применим в отраслевых приборах управления технологическими процессами (включая нефтепереработку и смежные отрасли).

Key topics and requirements

• Классификация по перестановочному диапазону (например 20–100 кПа и прочие диапазоны по ТУ на конкретные типы).
• Разделение по направлению движения выходного звена: прямого и обратного действия.
• Типовые значения диаметров заделки мембраны и соответствующих эффективных площадей/ходов (типичные номиналы: диаметр 160, 200, 250, 320, 400, 500 мм; эффективная площадь ≈ 160, 250, 400, 630, 1000, 1600 см²; типовые ходы выходного элемента 4–100 мм в зависимости от типа).
• Требования к присоединительным размерам и комплектации (возможность комплектования дополнительными блоками по техническим условиям конкретных механизмов).
• Ссылки и требования по взаимодействию с другими нормативными документами (например ГОСТ 9887‑70 и ряд других ГОСТов, перечисленных в тексте стандарта).

Typical use and users

Производители пневматических и пневмоуправляемых исполнительных механизмов, конструкторские бюро по приборам автоматизации, предприятия по ремонту и обслуживанию контрольно‑измерительных систем, разработчики технологического оборудования в нефтехимии, энергетике и промышленной автоматизации. Стандарт служит руководством при выборе конструктивных типоразмеров и при обеспечении взаимозаменяемости приводов регуляторов и арматуры.

Related standards

В тексте стандарта и в информационных ссылках упоминаются нормативы, связанные с производством и испытаниями приборов: ГОСТ 9887‑70 (пневматические исполнительные устройства — технические условия на конкретные виды механизмов), а также ряд общесистемных ГОСТов (например ГОСТ 6111‑52 и др.), приведённых в разделе нормативных ссылок. Стандарт функционирует в составе комплекта НТД для приборостроения и автоматизации.

Keywords

пневмоисполнительный механизм, мембранно‑пружинный механизм, GSP, диафрагменный привод, присоединительные размеры, основные параметры, ГОСТ 13373‑67, стандарт для приборов автоматизации.

FAQ

Q: What is this standard?

A: ГОСТ 13373‑67 — межгосударственный стандарт, задающий типы, основные параметры и присоединительные размеры мембранно‑пружинных пневматических исполнительных механизмов (ГСП).

Q: What does it cover?

A: Описывает классификацию по перестановочному диапазону и направлению действия, указывает номинальные размеры мембраны, эффективные площади, типовые ходы выходного звена и присоединительные размеры, а также требования к комплектации по техническим условиям.

Q: Who typically uses it?

A: Производители и разработчики пневматических приводов и систем автоматизации, проектные организации, службы эксплуатации и ремонта контрольно‑измерительных систем, а также отраслевые предприятия (например нефтехимия).

Q: Is it current or superseded?

A: По состоянию документации срок действия ограничения снят и стандарт числится действующим в информационных базах нормативных документов; официальные публикации отмечают изменения №1–3 и последующее снятие ограничения срока действия (протокол MГС 1993). Для практического применения следует проверять актуальность конкретного издания в официальных источниках.

Q: Is it part of a series?

A: Да — стандарт входит в систему нормативных документов по приборам и средствам автоматизации (ГСП) и ссылается на отдельные ГОСТы и технические условия для конкретных видов механизмов (например ГОСТ 9887‑70).

Q: What are the key keywords?

A: Мембранный привод, диафрагменный исполнительный механизм, пневматический привод, GSP, основные параметры, присоединительные размеры, ГОСТ 13373‑67.
