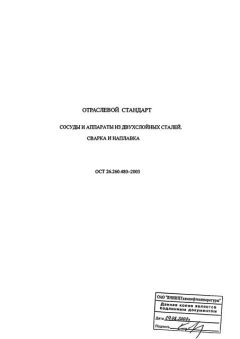

OST 26.260.480-2003 PDF

Full title and description

OST 26.260.480-2003 — "Сосуды и аппараты из двухслойных сталей. Сварка и наплавка" (Vessels and apparatus made of two‑layer steels — Welding and surfacing). Стандарт содержит технологические и технические требования к сварке и наплавке изделий из двухслойных (плакированных, биметаллических) сталей, включая выбор методов, сварочных материалов, режимов термообработки и контроля качества.

Abstract

Отраслевой стандарт регламентирует особенности изготовления сварных соединений и наплавок на аппаратах и сосудах из двухслойных коррозионностойких сталей, применяемых в нефтеперерабатывающей, химической, газовой и смежных отраслях. Документ охватывает подготовительные операции, методы сварки (ручная дуговая, автоматическая под флюсом, сварка в защитных газах, электрошлаковая), требования к сварочным материалам, режимы термической обработки и методы неразрушающего контроля.

General information

• Status: Industry (sectoral) standard (ОСТ). В некоторых базах статус отмечается как «не определен законодательством» или «информация о статусе доступна в коммерческой базе» — рекомендуется проверять актуальность в официальных реестрах перед применением.
• Publication date: Approved by TC‑260 (лист утверждения) 09 April 2003; согласовано Госгортехнадзором России 26 June 2003; дата введения в действие — 01 June 2003.
• Publisher: Разработан ОАО «ВНИИПТхимнефтеаппаратуры» и ОАО «ВНИИНЕФТЕМАШ», утверждён ТК 260 «Оборудование химическое и нефтегазоперерабатывающее»; согласован Госгортехнадзором (Федеральный горный и промышленный надзор).
• ICS / categories: Относится к оборудованию для нефтяной и газовой промышленности / сварочным технологиям и изделиям из двухслойных сталей (классификаторы отраслей: оборудование химическое и нефтегазоперерабатывающее).
• Edition / version: Оригинальное издание — OST 26.260.480-2003 (введён в 2003 г.).
• Number of pages: Ориентировочно ~61 страниц (последние приложения заканчиваются на стр. 60–61 в доступном тексте стандарта).

Scope

Стандарт распространяется на ручную дуговую сварку, автоматическую дуговую сварку под флюсом, дуговую сварку в защитных газах и электрошлаковую сварку двухслойных коррозионностойких сталей, а также на коррозионностойкую наплавку при изготовлении сосудов и аппаратов для нефтепереработки, химии, газовой и других смежных отраслей. ОСТ также описывает особенности заготовительных и сборочных операций, послесварочной термообработки и контроля качества изделий из двухслойных сталей; при этом стандарт прямо исключает ряд частных случаев (например, некоторые типы футеровки и сварку двухслойных трубопроводов).

Key topics and requirements

• Перечень применяемых методов сварки: ручная дуговая, автоматическая под флюсом, сварка в защитных газах, электрошлаковая; рекомендации по режимам для каждого слоя двухслойной стали.
• Требования к сварочным материалам для основного, переходного и плакирующего слоёв (марки электродов/проволоки и группы проволок для автоматической сварки).
• Рекомендации по заготовительным операциям: гибка, калибровка, горячая штамповка днищ, контроль температуры и времени остывания перед сваркой.
• Термическая обработка: режимы предварительного подогрева, отпусков и окончательной термообработки в зависимости от марки стали и толщины; время от сварки до термообработки и режимы «термического отдыха».
• Методы контроля качества: ультразвуковой и радиографический контроль сварных швов, контроль отсутствия отслоений плакирующего слоя, замер твердости, стилоскопирование и др.
• Правила исправления дефектов сварных соединений и наплавок (порядок исправления, допускаемые материалы и необходимость технологической документации на операции ремонта).
• Ограничения и требования для толстостенных изделий: автоматическую сварку под флюсом и термообработку стыков толщиной более 220 мм, а электрошлаковую сварку — более 160 мм следует проводить по специальной технологической документации, согласованной с разработчиком/органом надзора.

Typical use and users

Стандарт применяют проектные организации, изготовители и ремонтные предприятия сосудов и аппаратов под давлением, а также производители крупногабаритного оборудования для нефтепереработки, химии и газовой промышленности. Пользователи: технологи сварочного производства, инженер‑контроля качества, специалисты по термической обработке и неразрушающему контролю, а также органы технического надзора и сертификации.

Related standards

Стандарт содержит ссылки и опирается на нормативные документы и ГОСТ/РТМ/ОСТ, в частности: ГОСТ 2246‑70 (сварочная проволока), ГОСТ 10885 (плакированная сталь), ГОСТ Р 52630‑2006 (аппараты под давлением — требования к контролю), ГОСТ 7512‑82 (радиографический контроль), а также отраслевые РТМ и СТО (перечень нормативных ссылок приведён в тексте стандарта).

Keywords

д двухслойные стали, биметаллические листы, плакирование, сварка, наплавка, сварочные материалы, электрошлаковая сварка, автоматическая сварка под флюсом, термическая обработка, неразрушающий контроль, сосуды и аппараты, нефтехимия, химмаш.

FAQ

Q: What is this standard?

A: OST 26.260.480-2003 — отраслевой стандарт, регламентирующий сварку и наплавку сосудов и аппаратов, изготовленных из двухслойных (плакированных) сталей. Он описывает методы, материалы, термообработку и контроль качества для таких изделий.

Q: What does it cover?

A: Покрывает подготовительные операции, технологии сварки (ручная дуга, под флюсом, в защитных газах, электрошлак), выбор сварочных материалов для разных слоёв, режимы подогрева и отпуска, требования к контролю качества (УЗД, рентген и пр.) и порядок исправления дефектов. Документ также содержит ограничения применения для ряда конструктивных решений.

Q: Who typically uses it?

A: Технологические службы и цеха производителей сосудов и аппаратов (нефтепереработка, химия, газовая промышленность), инженеры по сварке, специалисты ОТК/NDT и организации, разрабатывающие технологические процессы и инструкции по ремонту.

Q: Is it current or superseded?

A: Документ введён в действие в 2003 г. (введ. 01 June 2003). В открытых базах встречается пометка о необходимости уточнения статуса в официальных реестрах; перед применением стандарта рекомендуется сверить актуальность и возможные изменения/замены в коммерческих и официальных нормативных базах.

Q: Is it part of a series?

A: Да — стандарт разработан как отраслевой ОСТ для оборудования химической и нефтегазоперерабатывающей отрасли и входит в систему документов ТК‑260; в тексте приводятся ссылки на смежные ОСТ/РТМ/СТО и ГОСТы, использующиеся совместно с данным стандартом.

Q: What are the key keywords?

A: Двухслойные стали; плакирующий слой; сварка под флюсом; электрошлаковая сварка; ручная дуговая сварка; наплавка; термическая обработка; ультразвуковой и радиографический контроль; сосуды и аппараты для нефтехимии/нефтепереработки.
